铸造钛及钛合金牌号和化学成分

1、牌号与代号

1、铸造钛及钛合金代号由ZT加A、B或C（分别表示α型、β型和α+β型合金）及顺序号组成，晨序号与同类型变形钛合鑫的表示方法相同。

2、铸造钛及钛合鑫牌号与代号列于表1

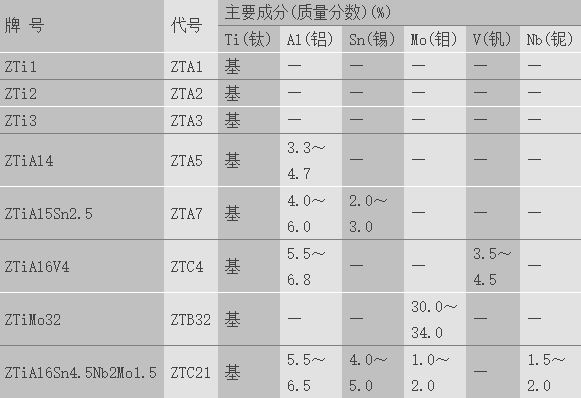

表1

杂质成分

注：

1、杂质其他元素单个含量和总量只有在有异议时才考虑分析。

2、对杂质含量有特殊要求时，应经供需双方协商后在有关文件中注明。

2、化学成分

1、铸造钛及钛合金化学成分应符合表1的规定。

2、表1中杂质的其他元素是指铸件生产过程中固有存在的微量元素，一般包括AL、V、Sn、Mo、Cr、Mn、Zr、Ni、Cu、Si、Nb、Y（该牌号中含有的合金元素应除去）。

3、化学成分分析试样在铸造试棒或铸件上切取，允许在浇道上切取。化学分析试样必须干净，不混有外来杂质和不带铸造表面等。

4、化学成分分析按GB4698进行。GB4698没有包括的元素分析方法由供需双方协商。

5、化学成分分析的报告数值的有效位数与表1中相应限数值的有效位数一致。分析数值的修约按GB8170进行。

6、化学成分需方复验分析时，成分允许偏差应符合表2的规定。

表2

铸造钛及钛合金网板

1、品种

产品的牌号、状态和规格应符合表1的规定。

表1

注：

1、产品供应状态必须在合同中注明，未注明时一律按冷冲状态供货。

2、用户需要时，经协商可供应其他规格的网板。

2、产品尺寸及允许偏差

1、网板尺寸的允许偏差应符合表2和表3的规定。

表2

表3

2、网板应切齐，各角应切成直角，切斜应不超过网面宽度和长度的允许偏差。

3、冷冲状态及其退火状态网板的不平度应不大于50mm/m，各角离平台的距离应不大于50mm；冷平退火状态网板的不平度应不大于' 20mm/m，各角离平台的距离应不大于' 20mm。网板不允许有明显局部硬弯。

3、技术要求

1、网板的化学成分应符合表（标准）的规定。

2、网板不允许有丝梗断裂现象；网板不应有分层。

3、网板应经过碱、酸洗处理，表面应光亮，不允许有氧化皮，但允许存在轻微的发暗的局部水迹；网板表面不允许有裂纹、起皮、压折、金属与非金属夹杂物等宏观缺陷及过酸、碱的痕迹。
